生產線布置圖
開卷---導正---輥壓成型(輥壓標識)---沖孔---彎圓弧---切斷---出料
概述
設備概述:
1. 輥架采用整體結構,精加工處理。上下輥間距通過輥軸上的偏心套調節。鎖定裝置保證設備未定。上下輥軸軸承潤滑處理。
2.鑄造牌坊安裝于機架上,通過旋轉螺絲調節調整距離成型機采用三相交流電機驅動主減速機,安裝在成型機中部。帶動傳動箱串聯傳動,通過離合器將動力傳動到成型單元上下軸相連。必要道次安裝有上下同步齒輪。
其傳動模式:主電機→齒輪減速機→ 傳動傘齒輪箱→離合器→牌坊下軋輥軸。
輥架采用牌坊結構,剛度高;牌坊下軋輥軸定位孔采用固定圓孔定位,上軋輥軸定位采用滑槽定位。輥軸采用優質鋼,精加工處理,保證裝配精度。強度足夠,軸端安裝軸承,放在軸承座內,整體固定在牌坊滑道上,通過絲桿調節上下輥間間間隙。
技術參數:

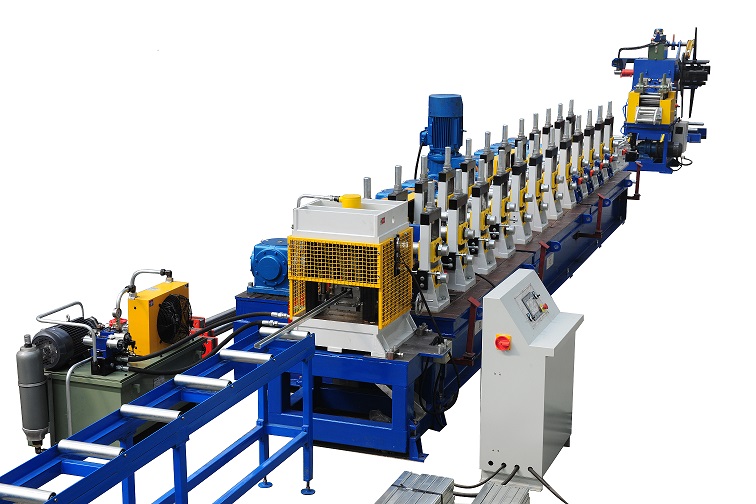

TF貨架拉桿冷彎生產線
貨架拉桿冷彎設備噴油潤滑部分
參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 鋼材類型 | Q235 | ||
強度 | MPa | ||||
厚度 | mm | 0.8mm | |||
卷料內直徑 | mm | 500mm | |||
重量 | T | 3 | |||
2 | 板型寬度 | mm | 100-320 | ||
3 | 生產線速度 | m/min | 35 | ||
4 | 軋輥材質 | D2淬火處理 | |||
5 | 軋輥驅動方式 | 外部電機驅動 | |||
6 | 操作程序 | Windows2000 | |||
7 | 總電機功率 | Kw | About11 | ||
8 | 控制系統 | PLC自動化控制 | |||
9 | 維度(L*W*H) | m |
